Visualizza, Controlla, Configura, Interconnette.





Il DPY351 è un robusto e versatile display multifunzione che permette di monitorare, configurare e modificare i dispositivi ADELsystem connessi all' ADELBUS Network.



E' dotato di un display 3.5" ad ampia angolatura di visualizzazione con alta luminosità che permette di operare in qualsiasi condizione La sua Intuitive Human-Machine Interface (HMI) è un'interfaccia chiara e intuitiva Fornito di entrata Ethernet interface, permette di configurare e monitorare tutti i dispositivi connessi all'ADELbus grazie ai protocolli SNMP e Modbus TCP E' possibile connettere sino a 50 dispositivi contemporaneamente



Monitorare E' possibile monitorare i dati in entrata e in uscita, i picchi di corrente, i picchi di voltaggio, tutti i parametri delle batterie come per esempio la temperatura, lo stato della ricarica, l'impedenza interna  Configurare  Con il DPY351, è possibile modificare i parametri di ognuno dei dispositivi ADELsystem: DC- Ups, Alimentatori e Carica Batterie   Gestione Allarmi  Tutti gli allarmi presenti nel dispositivo ADELsystem sono immediatamente segnalati   Storico Il DPY351 permette di controllare lo storico dei parametri che sono registrati all'interno di ogni prodotto   Memorizzazione Il dispositivo memorizza e mostra le ultime 20 azioni compiute   Web Server E' possibile configurare e gestire il dispositivo direttamente dal proprio Server   Event  Le azioni che sono coordinate attraverso i dispositivi connessi possono essere programmate grazie all'automatizzazione del sistema



Le più varie applicazioni


Monitoraggio e Controllo Per monitorare tutti i parametri dei dispositivi presenti nel pannello	Comunicazione Fondamentale per trasferire tutti i parametri in remoto grazie alla connessione Ethernet	All in One Include 2 Input, 1 Output e 1 sensore di temperatura che permette la gestione in piccoli spazi. All in one: Display, Hub, PLC

Differenti tipi di Visualizzazione



Display Configuration

Display Configuration “Homepage”

Customize Dashboard


Notification Alarm

Gateway e Protocolli

Connessione & Controllo

DPY351 è stato sviluppato per potersi connettere a tutti i nuovi dispositivi sviluppati da ADELSystem. Attraverso ADELBus (CANbus e ModBus) è possibile stabilire la connessione di configurazione, lettura, evoluzione dei dati del dispositivo. Attraverso il DPY351 è poi possibile creare Eventi che sono il risultato di un algoritmo stabilito dal DPY351 fra i vari dispositivi interconnessi.

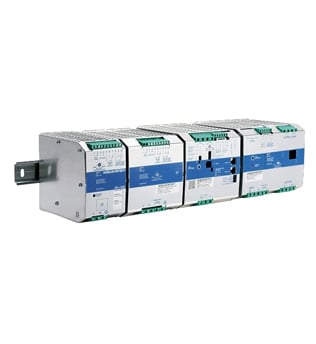

Caratteristiche principali:

• Tensione di uscita 12, 24, 48Vdc, anche in assenza di rete
• Corrente di uscita 2,5A ÷ 20A, anche in assenza di rete
• Ripartizione automatizzata della potenza disponibile tra carico e ricarica batteria, fino al doppio della corrente disponibile in uscita carico rispetto alla corrente nominale in ingresso
• Segnalazioni visive di “mancata tensione di rete”; “anomalia batteria”; “capacità della batteria < del 30% ”; “stato di carica della batteria”; “auto diagnosi sistema a “codice lampeggio”
• Relè di segnalazione “main o back-up” e “batteria guasta/scarica” con contatti di uscita galvanicamente isolati NO-NC
• 3 livelli di carica: “rapida”; “di mantenimento”, “di recupero batteria a terra”
• Autodiagnosi del sistema: “tensione elevata”; “batteria aperta o solfata”; “connessione invertita”; “possibile elemento in corto circuito”; “protezione contro il corto circuito”
• Predisposti per gestire la ricarica “veloce” e “lenta” da connessione remota
• Accessori a richiesta: sensore di temperatura esterno; compensazione della tensione di ricarica; circuito display esterno
• Dimensioni compatte
• Intervallo di temperatura -10 ÷ 50°C
• IP20

I CBI integrano le funzioni di alimentatore, modulo di back-up e carica batteria. Sono dispositivi a tecnologia switching con microcontrollore, che ottimizzare al meglio i tempi di carica e scarica dell’accumulatore senza scarica profonda della batteria, di commutazione della batteria sul carico senza interruzioni, di protezione automatica senza fusibile contro l’inversione di polarità, il cortocircuito, il sovraccarico e la sovratensione in uscita. Diagnosticano lo stato interno della batteria con funzione di Life Test, permettono di selezionare la curva di ricarica più appropriata per massimizzare l’efficienza del sistema e garantiscono la durata della batteria nel tempo esaltandone le prestazioni. Provvisti di relè per la segnalazione dell’assenza rete e anomalia batteria, sono conformi alle più innovative norme di gestione delle batterie nonché di sicurezza elettrica. Fissaggio a barra DIN.

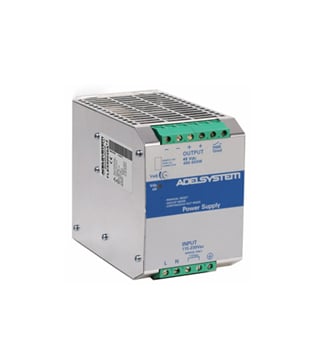

• Intervallo di temperatura: -25 ÷ 60°C
• IP20
• Fissaggio a barra DIN
• Dimensioni estremamente compatte
• Riserva di potenza
  Tensione di uscita:
  - PSM Monofase: 5 – 12 - 24 - 48Vdc
  - PSM Bifase: 24Vdc
  Corrente di uscita:
  - PSM Monofase: 1,5 – 2,5 – 5 - 7- 10A

PSM
La gamma di prodotti PSM comprende alimentatori monofase, (fino a 240W con tagli da 1,5 a 10A) e bifase, (con tagli da 15 a 40A). Questi alimentatori, parte fondamentale della storia dell’alimentazione elettrica di Adelsystem, sono disponibili anche con uscite da 5 e 15V per applicazioni particolarmente complesse.

• Uscita: 24Vdc 1.2, 3, 7.2, 12Ah
• Protezione da corto circuito
• IP20
• Montaggio a parete
• Montaggio Barra DIN
• Piccole dimensioni

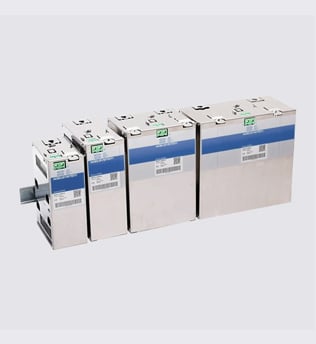

Seconda generazione di Cestelli Batterie Ultracompatti, per batterie VRLA e LI-Ion, unico prodotto per il montaggio a Barra DIN e a muro per tutti i modelli; il 12Ah solo per montaggio a parete. Contenitore in Acciaio, alta protezione delle batterie, minimo ingombro sulla Barra DIN combina le batterie sovrapposte. Sono controllati costantemente dal DC UPS ADEL System. Disponibili nelle versioni 24V.

Caratteristiche principali:

• Tensione di uscita 27,5Vdc (20°C)
• Protezione contro il corto circuito
• Autonomia in minuti
• Dimensioni compatte
• Intervallo di temperatura 5 ÷ 40°C
• IP20

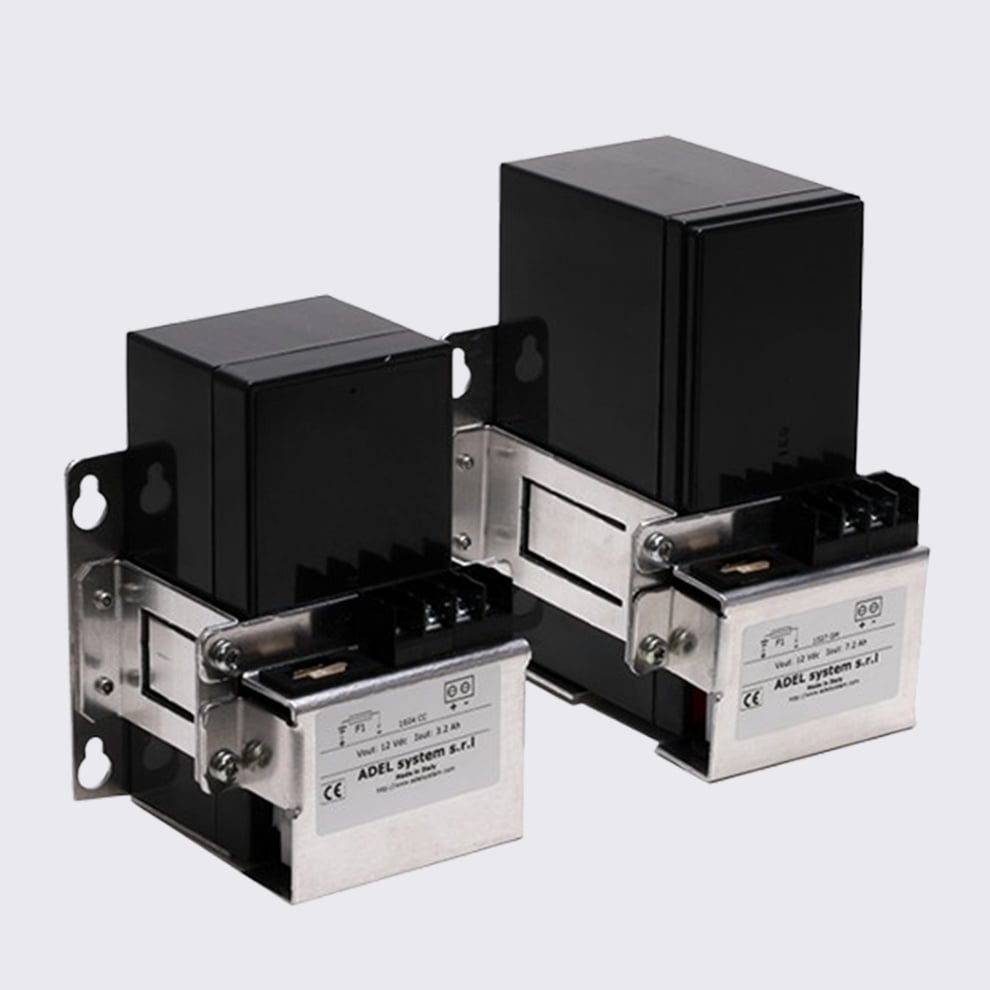

I Moduli Batterie sono proposti nelle seguenti taglie: 1,2 – 3 – 7,2 e 12Ah. Sono stati realizzati per permettere applicazioni in sicurezza delle batterie, per questo sono dotati di fusibile e morsettiera con contenitore a protezione dell’intero set di batterie.

Power Supply “UPS” to support:

Fire & Voice Alarming Systems

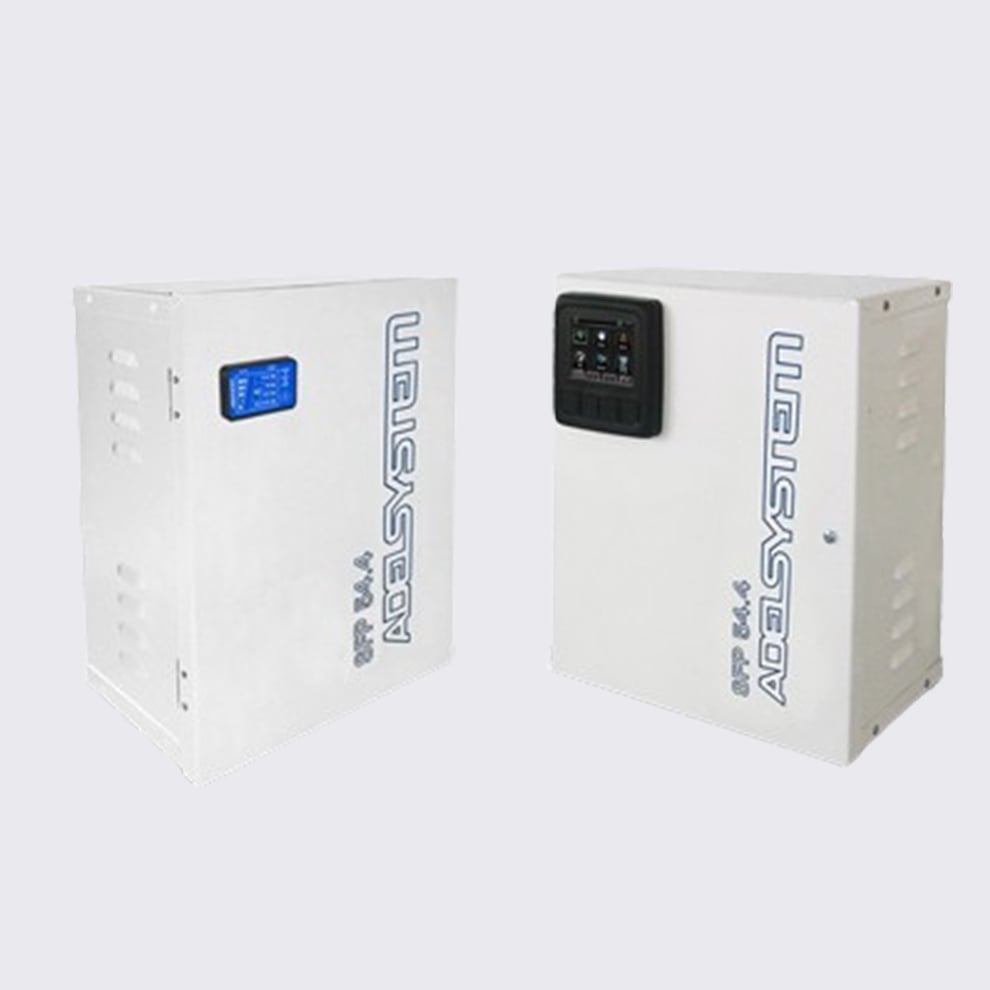

The advanced Uninterruptible Power Supply for alarm system EN54-4

Specific device for application in Fire Protection systems. Designed for 2 or 3 outputs to load protected by overload and short circuit, fault indication, eliminate the deep discharge of the batteries.  Compensated battery charging in temperature. Input: Single-phase 115-230-277 Vac Output: 12-24-48 Vdc Temperature compensation Deep Discharge protections Charging curve IUoUO, constant voltage and constant current Battery Life Test function (Battery Care) Four charging state: Absorption, Boost, Float and Recovery Protected against short circuit and inverted polarity Signal Output (contact free) for discharged or damaged battery, Modbus, Mains/Back-Up Combined with DC UPS series Wall Mount Protection degree IP31 Comply with EN 54-4 (Pending Approval).

Recreational	Hospital	Metropolitan

What’s Inside

Uninterruptible Power supply unit for fire protection and voice alarm system. It is possible configure the device by choosing two different type of Display, DPY351 and DPY353 to meet all requirement of 54-4 Norm.

The devices can integrate all range CBI’S ADELSystem and different battery size from 1.2 to 18Ah, Environment protection is IP31.The maximum total output current depending on the type of CBI’s chosen, it can reach 20 A that can be distributed between load and battery. Complete range of Power supply output: 12, 24, 48 Vdc. CBI’s devices can supply the load and recharge & testing the Battery. For Recharge & Testing battery feature, please refer to Technical Data CBI line.

When main fail, automatically the CBI’S switch the battery to the load without any output interruption. In any situation the battery it is tested charged and temperature charging compensated, by external temperature sensor. By DPY351 or DPY353 it is possible monitoring state and alarm that can be transmitted by Dry contact or by Ethernet true DPY351. The main alarms Type are: Battery Fault (Internal Impedance), Main o Back Up, Rectifier Fault.

SFP54.4 can be connected true other devices by ADELBus in loop configuration, CBI2801224A it is performed for this configuration, in this way it is possible manage additional devices with only one Display DPY351.  By use of DPY531 it is possible detect electromagnets for fire doors, switch detector, ground Leekage, temperature environment, and it is possible to drive light or output sound alarm; those are only some example. By LDC 3.5” suited on the front Panel it is possible monitoring in a dashboard the System situation, Event Log, History alarm, Battery situation, Back Up, Output Current and Voltage on the Load and Battery side for each device connected on the loop. On the display DPY351 are present also key board for the configuring and maintenance

Devices Selection

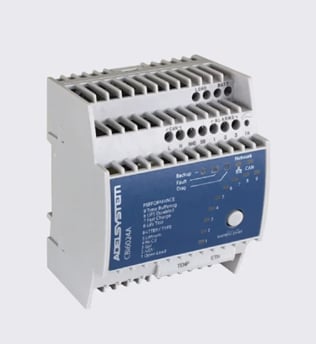

Power Supply Units

It is possible tu put inside the panel all range DC Ups “CBI line DC Ups ADELSystem. They are All In One products, they incorporate: Power Supply, Back Up - Battery Charger & Tester module and Power Management System. Power Management system is an automatic power sharing across Power Supply, Battery and Load. For all battery types. Battery Care is an Automatic diagnostic of battery status Including Life Test function; detect the Internal Battery Impedance. Input: 115/ 230/ 277 Vac; Output: 12, 24, 48 Vdc.”

DPY351

Inside

Display 3.5” designed for heavy-duty use in a robust IP67, which allows you to manage multiple units by monitoring, configuring, storing and connecting remotely. A unique device, the first that allows all the functions to be enclosed inside for maximum performance at the highest levels of ADELSystem devices.

Display View

Dashboard	Display Configuration	Customize Dashboard
Customize “Six Values”	Customize “Two Values”	Customize “Single Value"

Notification Alarm

Gateway and Protocol

DPY351 it’s a powerful device also as a gateway:

Web Server HTTP for Configuration and Driver the device by Ethernet; static or Dynamic IP

Modbus TCP/IP Configuration TCP/IP Configuration group of parameter default values. They allow unique identification of the unit in the network.

SNMP v2c An ADELsystem MIB table is provided which consists of a list of parameters of the connected power device that can be remotely read, or read-written through the SNMP. Each parameter, (OID), is mapped one-to-one to a Modbus RTU holding register.

MQTTMQTT communication allows the DPY351 to connect to the ADELView System Cloud for the remote monitoring of the power devices connected to the DPY using Modbus or CANbus

Schematic Environment DPY351

Accessory

RJTemp

• RJTemp, for CBI’s line. For temperature compensated battery charge.

• RJTemp temperature probe.DPY351 can measure environmental temperature and takes actions in relation to specified minimum and maximum values.

The battery charger with head inside


CB12245AJ is a Charging and Testing unit with an integrated CANbus communication functionality. Thanks to the Battery Care philosophy, it optimizes battery life. It is housed in strong enclosures and it is easy to install as it comes with an automatic coupling for DIN Rails.

Once the batteries have been automatically charged, the CB chargers check the battery life status to avoid all risk of damage, thus allowing you to remain permanently under charge.

The CB12245AJ is based on latest generation of microcontrollers and it provides more than 50 parameters about charging status and failure throw the CANbus J1939 protocol. Adelsystem battery chargers have four charging stages and an accurate battery diagnosis, they are considered a revolution in the High-Tech application of energy management.

Extremely Small Size Automatic four stage charging profiles Fast Charging technology External system integration via CANbus using J1939 protocol Power Supply function Battery charging temperature compensation Straightforward diagnostic and monitoring of battery and device Maximum safety and protection through standard features UL Approved (pending) IP protection 20 Charge and monitoring all batteries types (AGM, Gel, Ni-Cd, Ni-MH, Li-Ion) Automatic “de-rating” to comply strong field

Insight

Remote Controller CANbus J1939 allows to monitor remotely more than 50 parameters about the battery charging and charger status. Battery Charger Multistage Battery Charger, performed for all battery’s types. Recovery, Boost, Absorption and Float. Recharge Battery Close to Zero. Customizable charging curves. Battery Tester Battery Care is the main philosophy. The battery chargers monitor the reverse Polarity, battery connection, element in Short Circuit, Overload, Charging Current Limitation   Benefits CAN Connection J1939: provide more than 50 parameters One device for all battery type: Lead Acid, AGM, Gel, Ni Cd, Li Ion Multistage Charging. “Four Charging Modes”: Recovery, Boost, Absorption, Float Adjustable charging Current Fast Charging selectable Testing Battery: Reverse Polarity, Battery disconnected, Element in Short Circuit, Element Opened, Battery Close to Zero Wide input Voltage Range: 115 – 230 – 277 Vac One device for Field 12 or 24 Vdc Output Power Supply Function Fail Contact Alarm LED Diagnosis Alarm Suitable to working on DPY351 Environment

Generator Sets ,Gen set, Engine Starting, Industrial	Fire Protection  Systems	Water Pumping

Caratteristiche Principali:

• Per applicazioni industriali e civili
• Campo di funzionamento in ingresso: 100-240 Vac
• Gamma di potenza da 15 a 60W
• Classe di protezione II
• Ampio campo di funzionamento in temperatura: -25 + 70°C
• Protezione in Continuous Mode in condizioni sovraccarico e cortocircuito
• Predisposto per montaggio su: DIN Rail e a parete
• Molto sottili edefficienti
• 3 anni di garanzia

Tensione di Uscita:

• 12;24 Vdc

Corrente di Uscita:

• 1phase: 0.6 - 2 - 2.8 A

Alimentatori DFLEX, sono i migliori dispositivi per applicazioni industriali e civili, particolarmente adatti in applicazioni per l'automazione degli edifici. Ideali in applicazioni a bassa profondità del pannello e dove è richiesta la sporgenza del DIN. Ingresso monofase, gamma da 15 a 60W, in contenitore robusto, ampia gamma di tensione in ingresso. Elevato intervallo di temperatura da -25 a +70°C. Bassa impedenza in uscita, tutti hanno funzionamento in Continuous Mode, in situazioni di cortocircuito e sovraccarico. Alta efficienza sulla sua classe anche a bassi consumi. Sviluppati per montaggio su: DIN Rail a scatto automatico e incorporato senza aggiunte di pezzi. Montaggio a vite per applicazioni a parete.

Caratteristiche principali:

• Tensione di uscita: 24Vdc
• Corrente di uscita: 1,3 ÷ 10A
• Uscita regolabile ± 10%
• Dimensioni estremamente compatte
• Intervallo di temperatura 0 - 50°C

La gamma SUP comprende alimentatori/convertitori con isolamento galvanico tra primario e secondario, basati sulla tecnologia switching, il cui range di ingresso può variare da 18 a 36Vdc, mantenendo stabile la tensione di uscita a 24Vdc, per fino a 10 A.
Predisposti per fissaggio a pannello, oppure tramite accessorio, anche a Barra DIN. Sono protetti al cortocircuito e al sovraccarico in uscita.
