Monitor & Control

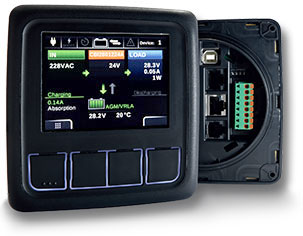

  • E' dotato di un display 3.5" ad ampia angolatura di visualizzazione con alta luminosità che permette di operare in qualsiasi condizione

  • La sua Intuitive Human-Machine Interface (HMI) è un'interfaccia chiara e intuitiva

  • Fornito di entrata Ethernet Interface, permette di configurare e monitorare tutti i dispositivi connessi all'ADELbus grazie ai protocolli SNMP e Modbus TCP

  • E' possibile connettere sino a 30 dispositivi contemporaneamente





Monitorare
E' possibile monitorare i dati in entrata e in uscita, i picchi di corrente, i picchi di voltaggio, tutti i parametri delle batterie come per esempio la temperatura, lo stato della ricarica, l'impedenza interna

Configurare
Con il DPY351, è possibile modificare i parametri di ognuno dei dispositivi ADELsystem: DC- Ups, Alimentatori e Carica Batterie

Gestione Allarmi
Tutti gli allarmi presenti nel dispositivo ADELsystem sono immediatamente segnalati

Storico
Il DPY351 permette di controllare lo storico dei parametri che sono registrati all'interno di ogni prodotto

Memorizzazione
Il dispositivo memorizza e mostra le ultime 20 azioni compiute

Web Server
E' possibile configurare e gestire il dispositivo direttamente dal proprio Server

Event
Le azioni che sono coordinate attraverso i dispositivi connessi possono essere programmate grazie all'automatizzazione del sistema

Le più varie applicazioni


Monitoraggio e Controllo

Per monitorare tutti i parametri dei dispositivi presenti nel pannello
Comunicazione

Fondamentale per trasferire tutti i parametri in remoto grazie alla connessione Ethernet
All in One

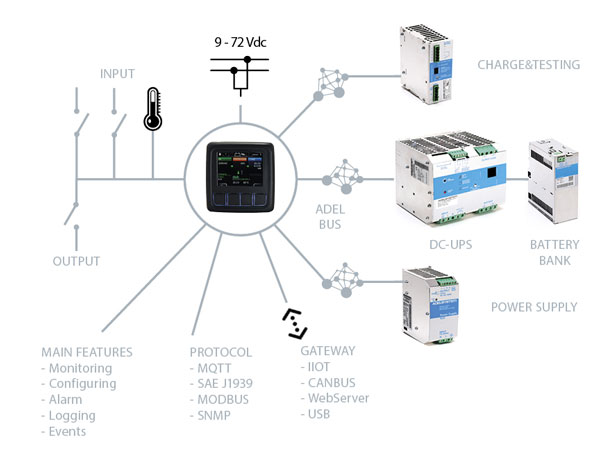

Include 2 Input, 1 Output e 1 sensore di temperatura che permette la gestione in piccoli spazi. All in one: Display, Hub, PLC



Il Cuore del Sistema




Il cuore del systema: semplice da montare, basta un foro di 90mm per tutti i tipi di superfice, nato per impieghi gravosi in un corpo robusto IP67, che permette di gestire più unità monitorando, configurando, memorizzando e connettendo a distanza. Un dispositivo unico, il primo che permette di racchiudere tutte le funzioni all’interno per un utilizzo dei dispositivi ADELSystem ai massimi livelli di performanza.







Connessione Ethernet

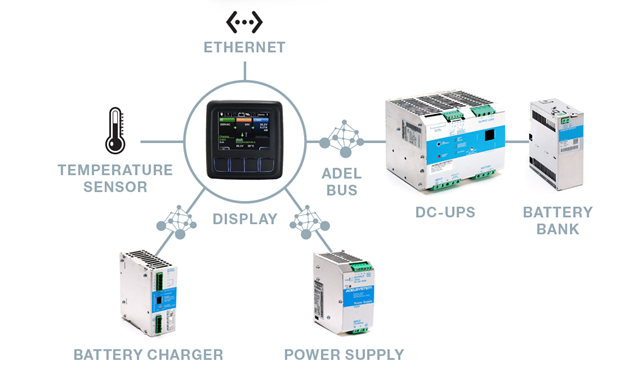

DPY351è stato sviluppato per potersi connettere a tutti i nuovi dispositivi sviluppati da ADELSystem. Attraverso ADELBus (CANbus e ModBus) è possibile stabilire la connessione di configurazione, lettura, evoluzione dei dati del dispositivo. Attraverso il DPY351 è poi possibile creare Eventi che sono il risultato di un algoritmo stabilito dal DPY351 fra i vari dispositivi interconnessi.





Gateway e Protocolli


  • Web Server HTTP per la configurazione e gestione dei dispositivi attraverso Ethernet con IP dinamico o statico

  • Modbus TCP/IP Possibilità di configurazione di un gruppo di valori di default. Permettono una unica identificazione dell'unità nel network

  • SNMP v2c Viene provvista una lista di parametri dei dispositivi connessi che può essere visionata in remoto o con SNMP. Ogni parametro (OID), è segnato uno ad uno a un registro Modbus RTU

  • MQTT Permette al DPY351 di connettersi all' ADELView System Cloud per il monitoraggio in remoto della potenza dei dispositivi connessi al DPY usando Modbus o CANbus
