DC-UPS
Dispositivo specifico per l'applicazione di sistemi antincendio. Progettato per 2 o 3 uscite e protetto da sovraccarico e corto circuito, fornisce un'indicazione di guasto ed elimina la scarica profonda delle batterie
Ricarica con compensazione in temperatura
Entrata: Monofase (115-230-277 Vac)
Uscita: 12-24-48 VDC
Protezione da scarica totale di batteria
Curva di ricarica IUoUO, tensione e corrente costante e Test qualità di batteria (Battery Care)
Quattro fasi di ricarica: Recupero, Boost, Assorbimento, Mantenimento
Protezione contro inversione di polarità
Segnale di uscita (contact-free) per batteria scarica o danneggiata, Modbus, rete o back-up
Compatibile con i DC-UPS
Montaggio a parete
Protezione temperatura: IP30
Conforme a EN54-4
Ricreazionale
Ospedaliero
Trasporti

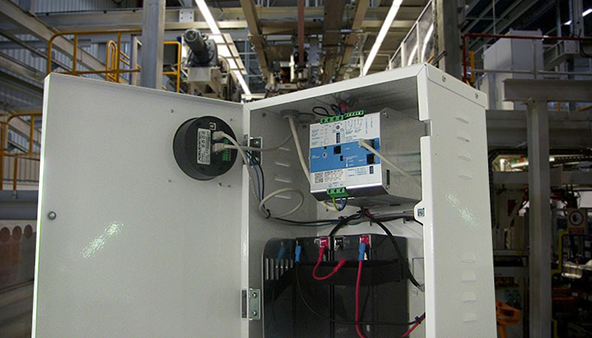

Gruppo di continuità per protezione antincendio e sistemi di allarme vocale. È possibile configurare il dispositivo scegliendo due diversi tipi di display, DPY351 e DPY353, soddisfacendo tutti i requisiti della norma EN54-4.
Il dispositivo può essere integrato con l'intera gamma di batterie del sistema CBI ADEL e con batterie di dimensioni diverse (da 1,2 a 18 Ah). Il suo grado di protezione è IP30. La sua uscita totale massima può raggiungere i 20 A e può essere distribuita tra carico e batteria, a seconda del tipo di CBI scelto. La gamma completa dell'uscita dell'alimentatore è 12-24-48 VDC. I dispositivi CBI possono caricare, ricaricare e testare le batterie. Per le funzioni di ricarica e test della batteria, fare riferimento ai dati tecnici della linea CBI.
In caso di guasto, i dispositivi CBI commutano automaticamente la batteria sul carico senza alcuna interruzione dell'uscita. La batteria viene testata, caricata e la sua temperatura di carica compensata tramite il sensore di temperatura esterno. Con i modelli DPY351 e DPY353, è possibile monitorare lo stato del dispositivo. Un allarme verrà segnalato direttamente tramite un contatto pulito o via Ethernet. L'allarme indica principalmente un problema come un guasto della batteria (impedenza interna), un problema relativo al backup o un guasto del raddrizzatore.
SFP54.4 può essere collegato ad altri dispositivi tramite ADELBus in configurazione loop. Ad esempio, il CBI2801224A è consigliato per questa configurazione. In questo modo, è possibile gestire dispositivi aggiuntivi con un solo display DPY351. Con DPY531, è anche possibile rilevare elettromagneti per porte tagliafuoco; rilevatori di interruttori di registrazione, dispersione verso terra e temperatura ambientale; nonché per controllare la luce o emettere allarmi sonori. L'installazione di un LCD (3,5 ") sul pannello frontale consente di monitorare le condizioni del sistema, ad esempio registro eventi, allarme, batteria, backup, corrente di uscita (e tensione) durante il caricamento, nonché il lato batteria collegato nel loop. C'è anche una tastiera sul display DPY351 per la configurazione e la manutenzione del dispositivo.
Selezione del supporto

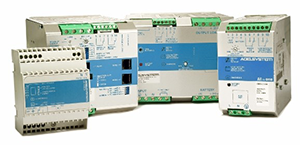

Unità di alimentazione
È possibile collegare ai pannelli tutti i modelli DC-UPS. Sono prodotti all-in-one e comprendono: alimentatore, backup, caricabatterie, modulo tester e sistema di gestione dell'alimentazione che consiste nella condivisione automatica dell'alimentazione che funziona attraverso l'alimentatore, la batteria e il suo carico. È adatto a tutti i tipi di batteria. La nostra cura della batteria è una forma automatica di diagnostica che controlla lo stato della batteria, inclusa la nostra funzione Life-Test. Questo sistema rileva l'impedenza della batteria interna (Ingresso: 115-230-277 Vca - Uscita: 12-24-48 V CC).

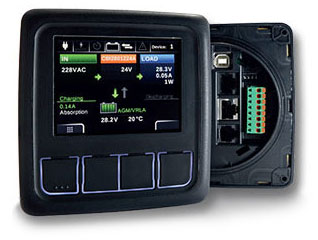

DPY351
Il display da 3,5 ", progettato per un utilizzo intensivo grazie a un robusto IP67, consente all'utente di gestire più unità, nonché di monitorare, configurare, archiviare e connettersi in remoto. Un singolo dispositivo, quindi, consente l'inclusione di tutte queste funzioni, garantendo grandi prestazioni ai massimi livelli.
Visualizzazioni display
Dashboard
Configurazione Display
Personalizzazione Dashboard
Formato “Six Values”
Formato “Two Values”
Formato “Single Value"
Notifica Allarme
Gateway e Protocolli
DPY351 è un potente strumento oltre ad essere un gateway:
Web Server HTTP per la configurazione e gestione dei dispositivi attraverso Ethernet con IP dinamico o statico
Modbus TCP/IP Possibilità di configurazione di un gruppo di valori di default. Permettono una unica identificazione dell'unità nel network
SNMP v2c Viene provvista una lista di parametri dei dispositivi connessi che può essere visionata in remoto o con SNMP. Ogni parametro (OID), è segnato uno ad uno a un registro Modbus RTU
MQTT Permette al DPY351 di connettersi all' ADELView System Cloud per il monitoraggio in remoto della potenza dei dispositivi connessi al DPY usando Modbus o CANbus

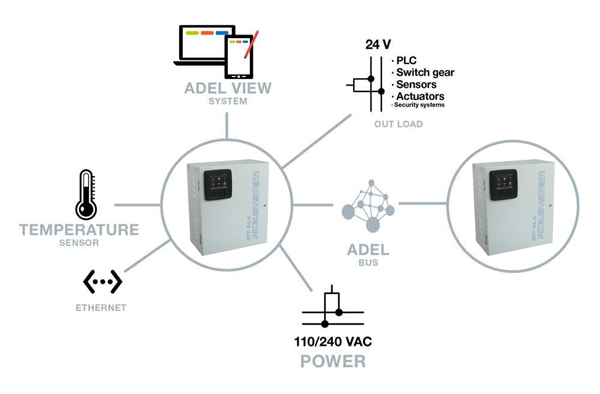

Schema operatività DPY351

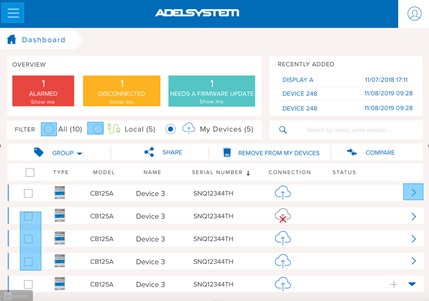

Software
Suite per il monitoraggio e la gestione remoti del dispositivo collegato in rete ADELBus o nel Cloud. È possibile monitorare e configurare il dispositivo per mesi / anni, ad esempio registro cronologico, registro dati, ecc.
Accessori
RJTemp
RJTemp, misurazione della temperatura per la linea CBI
Il DPY351 è in grado di misurare la temperatura ambientale ed intervenire in relazione ai suoi valori minimo e massimo.
